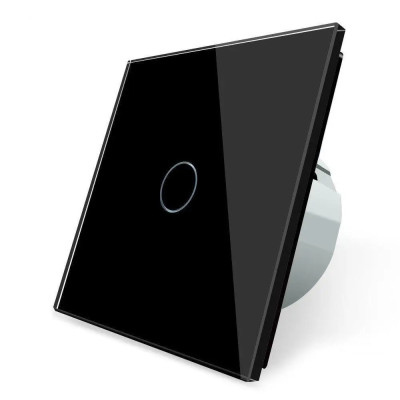

Контролер захисту від протікання води Mastino TS1 black

Опис Контролер захисту від протікання води Mastino TS1 black

Використовується для сприймання сигналів від датчиків протікання води і надання команд на відкриття/закриття кранів з електроприводом. Забезпечує світлове та звукове сповіщення про аварію. До контролеру Mastino TS1 можна підключити до двох кранів і до п'яти датчиків. У випадку, якщо вода потрапляє на датчик, контролер автоматично подає команду на крани для їх автоматичного закриття, таким чином захищає від затоплення приміщень.

Опис логіки роботи контролеру Mastino TS1:

1.Робочий режим. При підключенні пристрою до мережі 220В по схемі, відбувається його вмикання та перехід в робочий режим, живлення на клемі номер 4 (відкриття кранів) вмикається на постійній основі. Без ліміту часу. Мигання зеленого світлодіоду.

2.Режим перекриття води. При спрацюванні датчику на воду, або, якщо при увімкненні контролера, датчик був уже замкнутий, система переходить в аварійний режим.  Живлення з клеми номер 4 (відкриття кранів)  вимикається, а на клемі номер 3 (закриття кранів) вмикається на постійній основі. Мигання червоного світлодіоду. Без ліміту часу, та без реагування на автопроворот кранів та вологості датчику, поки не буде фізично нажата кнопка перезавантаження, яка знаходиться на лицьовій панелі.

3.Режим автопровороту кранів від закисання. Програма закриття/відкриття кранів вмикатися два рази на місяць. Вмикається тільки у випадку, якщо контролер знаходиться в звичайному робочому режимі. В увімкненому режимі перекриття води не працює. Якщо при режимі автопроворота кранів відбулося спрацювання датчику, то контролер переходить в аварійний режим. Відлік часу для включення режиму автопроворота кранів відлічується по часу роботи робочого режиму.

Особливості монтажу та експлуатації:

· Уважно ознайомтесь з інструкцією перед початком роботи.

· Знеструмте проводку перед підключенням контролеру Mastino TS1 або його вимкненням для перевірки чи заміни.

· Електричні з'єднання та підключення контролера до мережі має виконувати кваліфікований електрик.

· На несправності контролера, що виникли внаслідок його неправильного підключення, гарантія виробника не поширюється.

· Напруга живлення на контролер має бути подано із силової шафи та обов'язково через ПЗВ (30 мА).

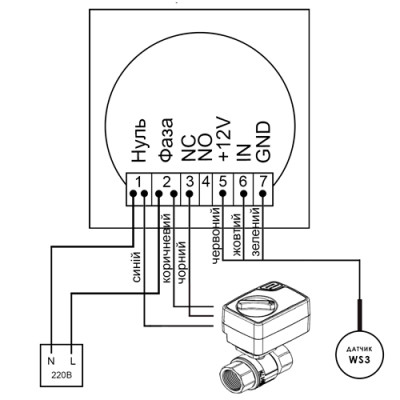

· Фазу та нуль підвести згідно зі схемою підключення

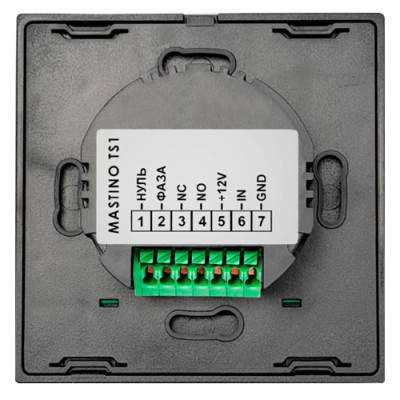

· Колодка «швидкомонтаж» на сім виходів. Кожен вихід призначено для підключення одного проводу. Для підключення більшої кількості проводів обов'язково необхідно провести їх з’єднання методом лудіння або використовувати клеми швидкого монтажу, типу Wago

Виробник    Mastino

Кількість клавіш    1 шт

Макс. кількість кранів    2 шт

Максимальна кількість підключаючих датчиків    5 штук

Матеріал контакту    Мідь

Матеріал корпуса    Скло

Напруга живлення    220 В ~ ± 10 В, 50 Гц

Підсвічування    Так

Потужність    не більше 2 Вт

Рівень безпеки    IP20

Розміри    86×86×35 мм

Тип димеру    Сенсорний

Час безперервної роботи    не обмежено

Колір    Чорний

Спосіб встановлення    Вбудований
