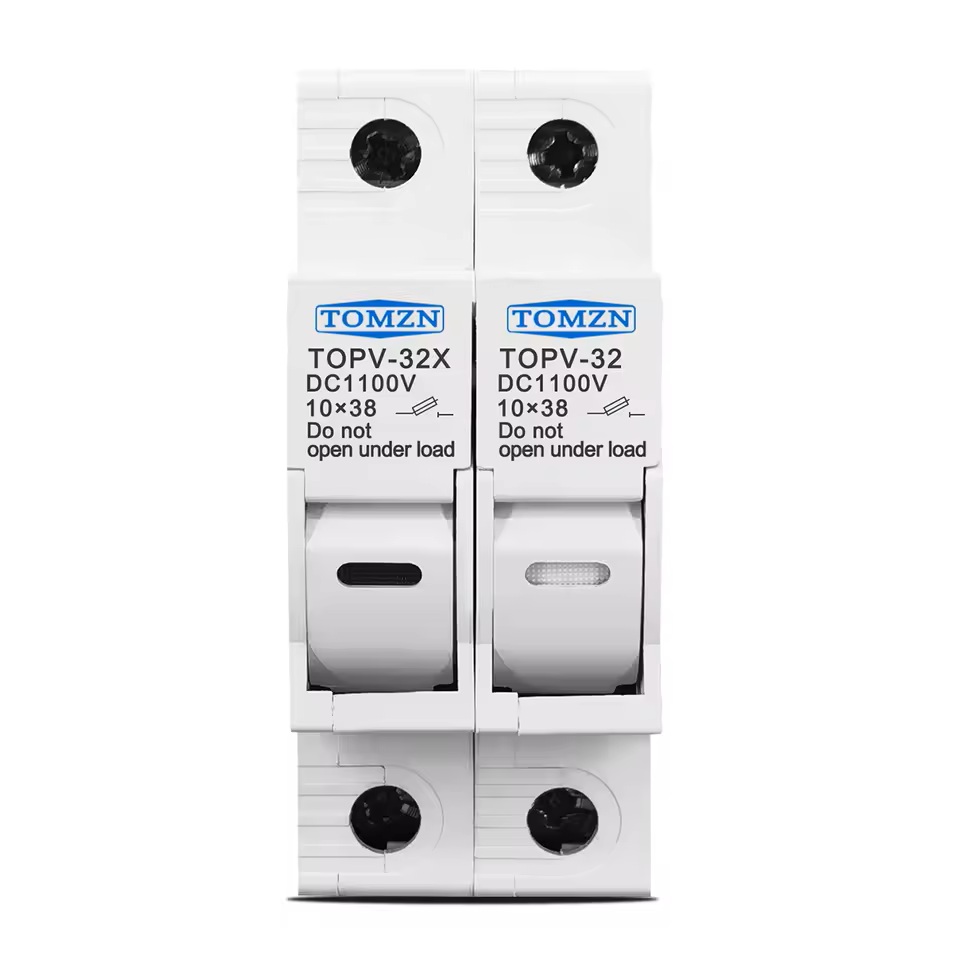

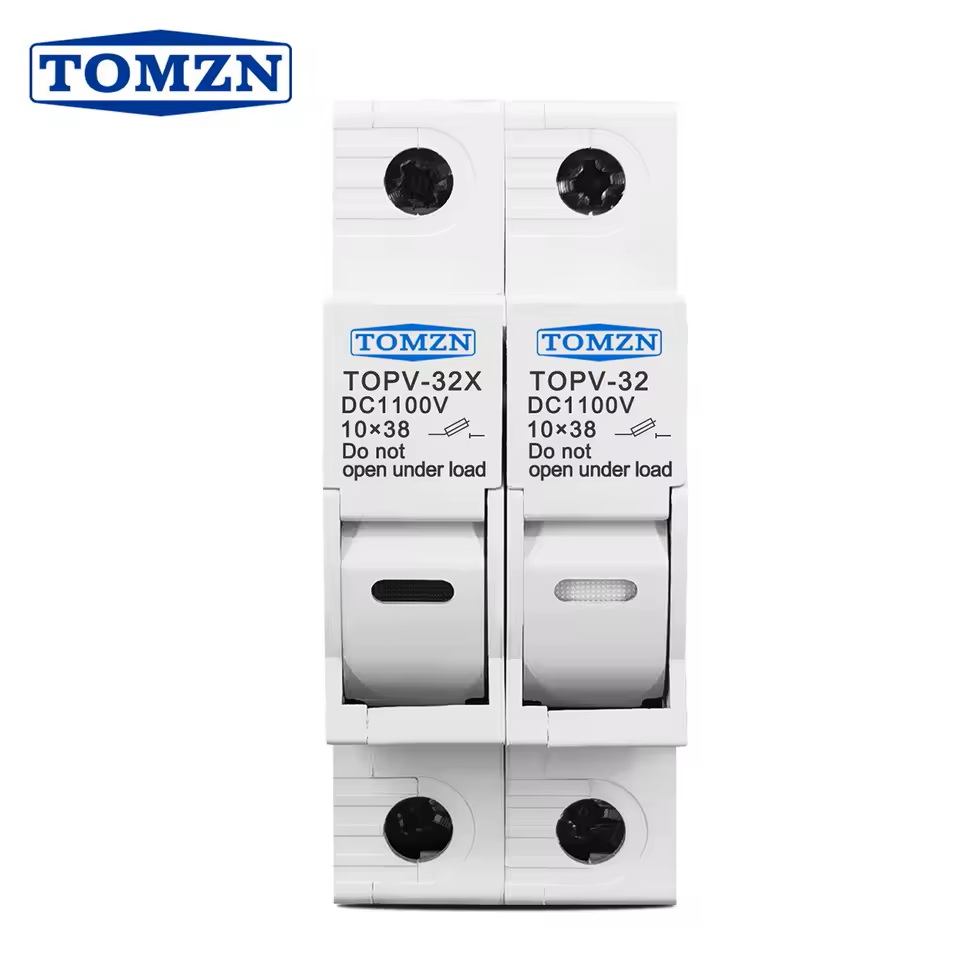

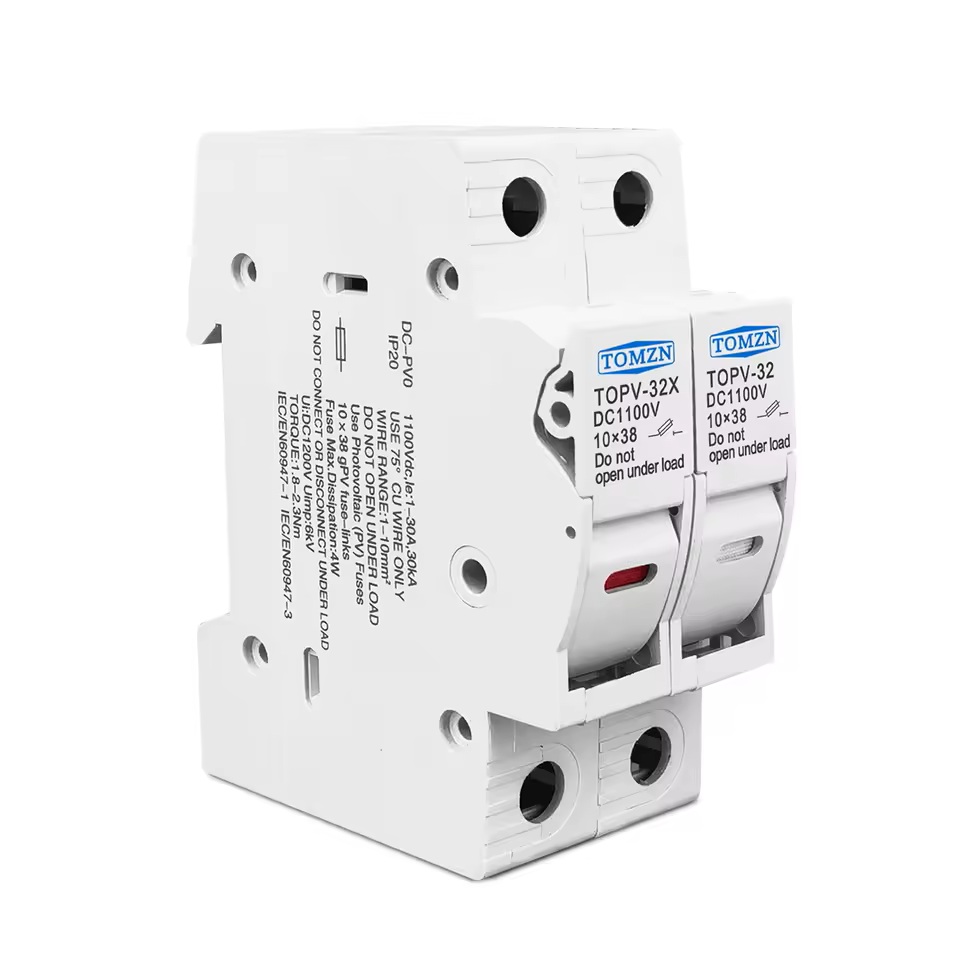

Подвійний тримач TOMZN TOPV-32x/2P з 2 встановленими запобіжниками 10x38мм 25A

Опис Подвійний тримач TOMZN TOPV-32x/2P з 2 встановленими запобіжниками 10x38мм 25A

Подвійний тримач TOPV-32x/2P з запобіжниками 10×38 мм 25A — надійний захист для фотоелектричних систем та інверторів

Подвійний тримач TOPV-32x/2P із двома встановленими запобіжниками 10×38 мм номіналом 25A — це ключовий елемент системи безпеки сонячних електростанцій, який забезпечує захист постійного струму, фотомодулів та кабельних ліній у складі стрінгів. Пристрій розроблений спеціально для застосування в PV-системах (фотоелектричних системах) та встановлюється у щитках захисту, що розміщуються між сонячними панелями та контролерами заряду або мережевими інверторами.

TOPV-32x/2P — це надійний компонент, який відповідає сучасним вимогам до безпеки, сумісності та довговічності. Завдяки компактній конструкції на 2 модулі шириною 36 мм і простому монтажу на DIN-рейку 35 мм, цей тримач легко інтегрується в будь-який стандартний щит постійного струму.

В комплект входять два високоякісні PV-запобіжники 10×38 мм номіналом 25A, що є оптимальним вибором для більшості стрінгів сонячних панелей, які працюють під високою напругою до 1000–1100V DC.

Призначення та роль у системі захисту PV-станцій

У сонячних електростанціях виникають специфічні умови роботи: високий постійний струм, потенційні перенапруги, зворотні струми та ризик нагрівання провідників під навантаженням. Саме тому використання спеціалізованих PV-запобіжників та тримачів є обов’язковою вимогою безпеки.

TOPV-32x/2P виконує такі основні функції:

• Захист кабелів стрінгів від перевантаження.
• Запобігання зворотному струму між паралельними стрінгами.
• Локалізація аварійної ділянки у разі короткого замикання.
• Запобігання пошкодженню інвертора.
• Підвищення пожежної безпеки системи.

PV-запобіжники мають швидкодіючий принцип відсічення струму, що гарантує миттєве спрацювання у надзвичайних ситуаціях, де час реакції критичний для запобігання перегріву та займання.

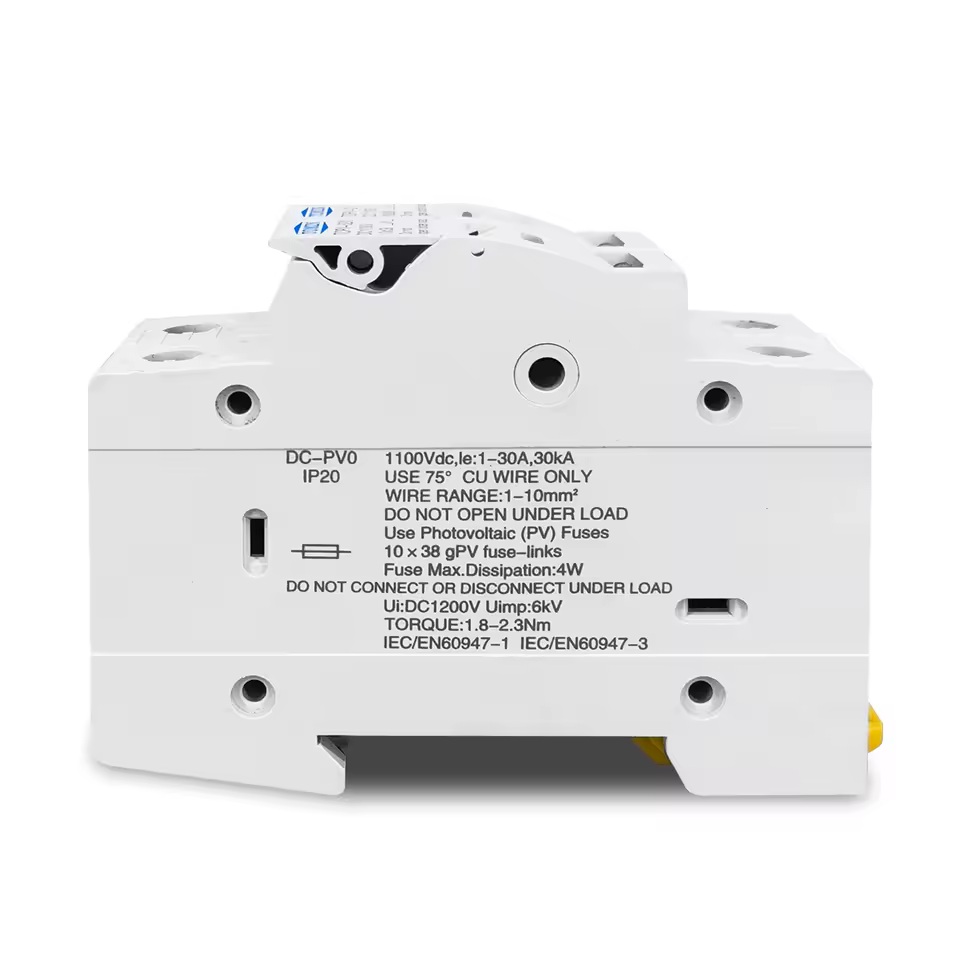

Висока напругостійкість до 1000–1100V DC

Однією з ключових переваг тримача TOPV-32x/2P є його здатність працювати у фотоелектричних системах з високою постійною напругою.

• Максимальна робоча напруга: 1000–1100V DC
• Підтримка PV-запобіжників стандарту DC-20B
• Ізоляційна напруга: 690V
• Імпульсна витримувана напруга: до 8 кВ

Це робить тримач придатним для використання в сучасних мережевих, гібридних та автономних інверторах провідних брендів — Deye, Huawei, Solis, Growatt, Sungrow, Afore, Victron Energy, FoxESS, Fronius та інших.

Високоякісні матеріали та стійкість до високих температур

Пристрій виготовлений із високотемпературних матеріалів (DMC, мідь, срібло), що забезпечує стабільність роботи навіть у складних умовах: перегрів, пряма сонячна радіація, нагрівання кабелів під навантаженням.

Матеріали корпусу:

• DMC (термостійкий полімер) — не деформується, не плавиться, не старіє.
• Мідні струмопровідні частини — мінімальні втрати та нагрів.
• Срібні контактні поверхні — висока провідність і довговічність.

Такі характеристики гарантують тривалу роботу запобіжника в умовах високої температури всередині щита (інколи понад +60°C).

Сумісність з широким діапазоном PV-запобіжників (3A–30A)

Тримач TOPV-32x/2P підтримує встановлення фотоелектричних запобіжників:

• 3A
• 10A
• 15A
• 20A
• 25A
• 30A

Це дозволяє адаптувати тримач для різних стрінгів, потужності та конфігурацій сонячних станцій, що особливо важливо для:

• домашніх СЕС 3–30 кВт
• комерційних об’єктів 30–200 кВт
• промислових електростанцій 500 кВт — 5 МВт

У стандартному комплекті TOPV-32x/2P поставляється з двома встановленими запобіжниками 25A, які є найпоширенішими в системах із струмом стрінга 9–13 A.

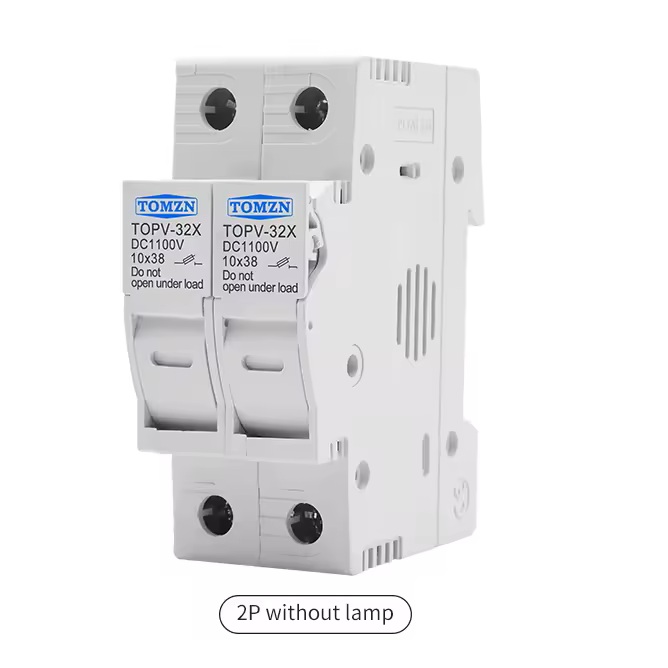

Конструкція та монтаж — зручність і універсальність

Розміри та монтаж:

• Ширина — 36 мм (2 модулі)
• Стандартний модуль 17,5 мм × 2

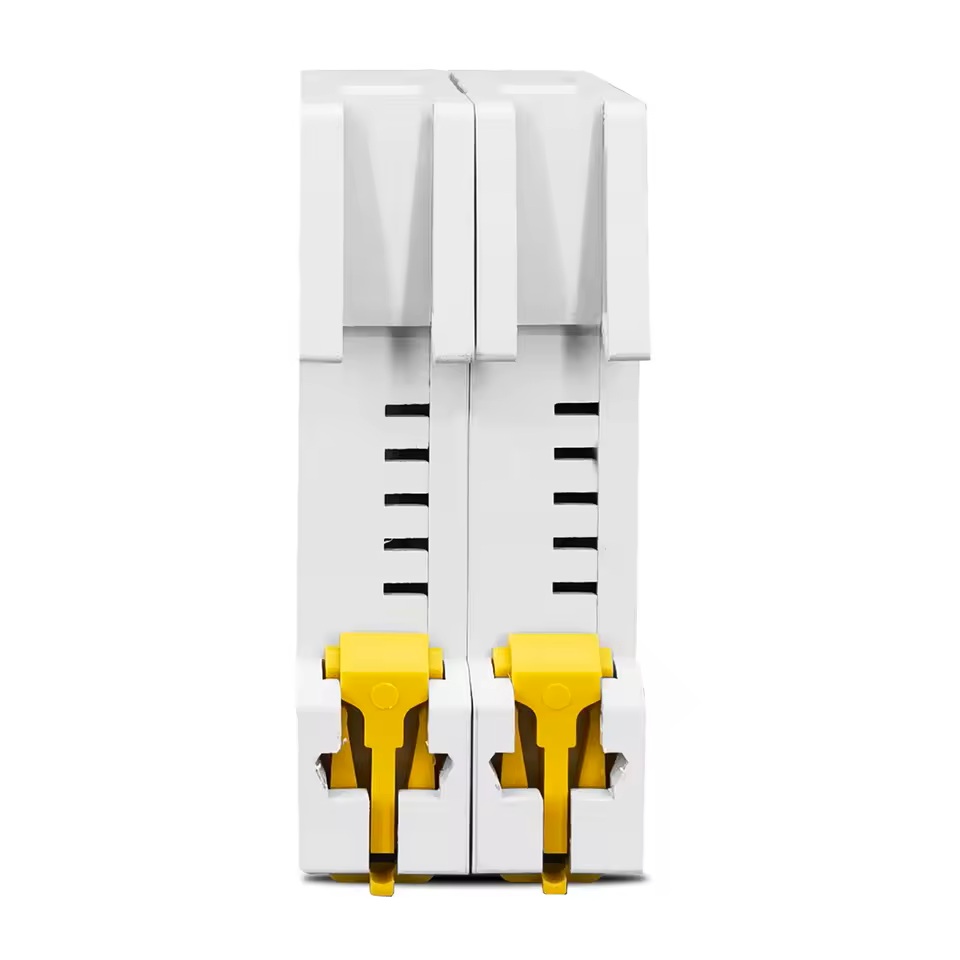

• Кріплення — DIN-рейка 35 мм
• Компактна форма дозволяє розмістити у будь-який щит

Монтаж виконується за хвилину:

1. Тримач кріпиться на DIN-рейку.
2. Підключаються входи та виходи стрінга.

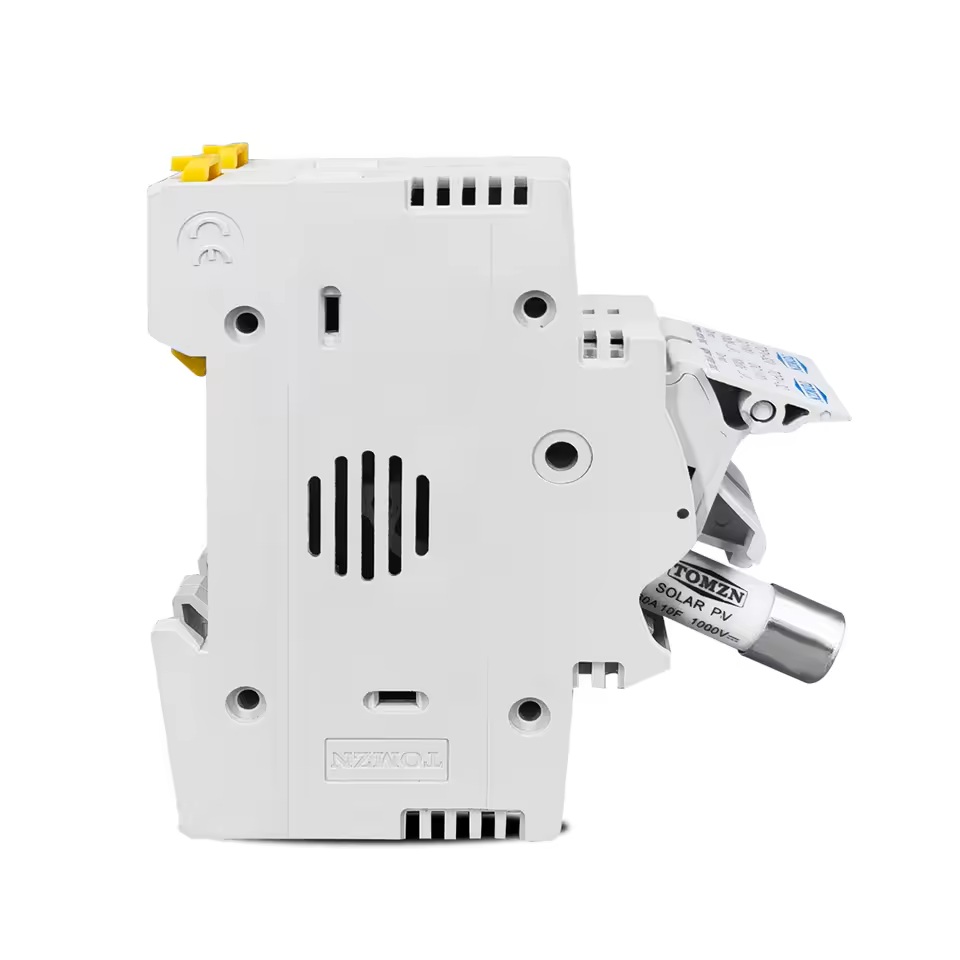

3. Встановлюються запобіжники.
4. Кришка закривається для безпечної експлуатації.

Пристрій має підвищену ізоляцію та конструкцію, що запобігає випадковому доторканню до струмопровідних частин.

Де встановлювати цей тримач та запобіжники у схемі?

У фотоелектричній системі запобіжники встановлюються:

1. На кожному стрінгу між сонячними панелями та інвертором

Саме тут виникає ризик зворотного струму, коли кілька паралельних стрінгів мають різні значення струму.

2. У щиті постійного струму (DC combiner box / PV box)

TOPV-32x/2P встановлюється у верхній частині щита, на входах стрінгів.

3. На вводі до інвертора (по плюсу кожного стрінга)

Запобіжник має стояти в розриві лінії "+".
На лінії «–» зазвичай застосовують:

• вимикач-роз’єднувач DC
• обмежувачі перенапруги
• або додаткові запобіжники, якщо цього вимагає система

Переваги TOPV-32x/2P у порівнянні з іншими тримачами

✔ Створений спеціально для PV-систем
✔ Сумісний із високою напругою до 1000V DC
✔ Підтримує широкий діапазон номіналів запобіжників
✔ Висока температура експлуатації
✔ Міцний корпус з DMC
✔ Якісні матеріали контактів
✔ Довгий термін служби —

• механічний ресурс: 5000 циклів
• електричний ресурс: 2000 циклів
  ✔ Відповідність міжнародним стандартам IEC

Застосування в реальних проектах

TOPV-32x/2P обов’язково використовується у:

• Домашніх СЕС (дахові, фасадні, наземні).
• Комерційних СЕС для магазинів, складів, офісів.
• Промислових електростанціях на десятки і сотні стрінгів.
• Системах з мережевими інверторами.
• Гібридних системах з акумуляторами.
• Off-grid системах, де PV-захист критично важливий.

Його застосовують інсталятори сонячних станцій, енергетичні компанії та власники приватних станцій, яким важлива пожежна безпека та надійність.

Технічні характеристики подвійного тримача TOPV-32x/2P

Чому варто купити TOPV-32x/2P саме на climagroup.ua

Інтернет-магазин climagroup.ua — офіційний постачальник обладнання для сонячних електростанцій. Ми гарантуємо:

• Оригінальні запобіжники та тримачі TOMZN.
• Гарантію та повну відповідність стандартам.
• Відправку того ж дня.
• Професійну консультацію щодо підключення та підбору номіналу.
• Наявність всього обладнання для PV-щитів: OVP, роз’єднувачі, автомати DC, кабель, MC4, тощо.

Висновок

Подвійний тримач TOPV-32x/2P з установленими PV-запобіжниками 10×38 мм 25A — це незамінний елемент захисту будь-якої фотоелектричної системи. Він забезпечує безпечну роботу інвертора, кабелів та сонячних панелей, запобігає аваріям, зворотним струмам та перегріву. Високоякісні матеріали, високовольтна стійкість, сумісність із широким діапазоном запобіжників та відповідність міжнародним стандартам роблять його оптимальним вибором для професійних та домашніх установок.
