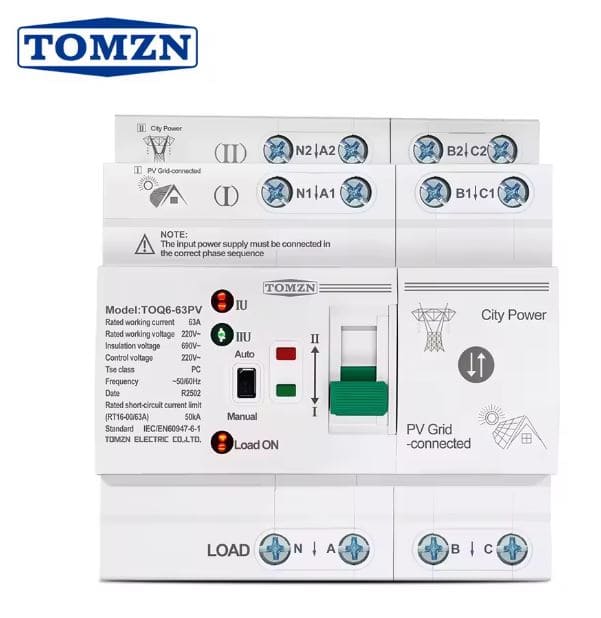

Автомат введення резерву для підключення сонячного інвертора TOMZN TOQ6-63PV/4P

Опис Автомат введення резерву для підключення сонячного інвертора TOMZN TOQ6-63PV/4P

Автомат введення резерву TOMZN TOQ6-63PV/4P для інвертора — надійне перемикання між джерелами живлення у сонячних системах

Автомат введення резерву TOMZN TOQ6-63PV/4P — це спеціалізований прилад, створений для стабільної роботи сонячних інверторів та безперебійного живлення критичних споживачів. У сучасних енергосистемах, де сонячні панелі дедалі частіше використовуються як основне або резервне джерело енергії, важливо забезпечити миттєве перемикання між інвертором та міською електромережею. Саме цю функцію виконує модель TOQ6-63PV/4P, яка поєднує високий рівень надійності, швидкодію, безпечну конструкцію та простоту інтеграції.

Цей автомат призначений для трифазної мережі 230/400 В і забезпечує перемикання навантаження без значних затримок, що дозволяє уникнути просідань напруги, зупинки обладнання й пошкодження електроніки. Завдяки підтримці номінального струму до 63 А TOQ6-63PV/4P підходить як для побутових, так і для промислових фотоелектричних систем. Він може використовуватись у приватних будинках, на підприємствах, в офісних центрах, серверах, на виробництвах або в будь-яких об’єктах, де важлива стабільність живлення.

🔋 Принцип роботи: що робить TOQ6-63PV/4P?

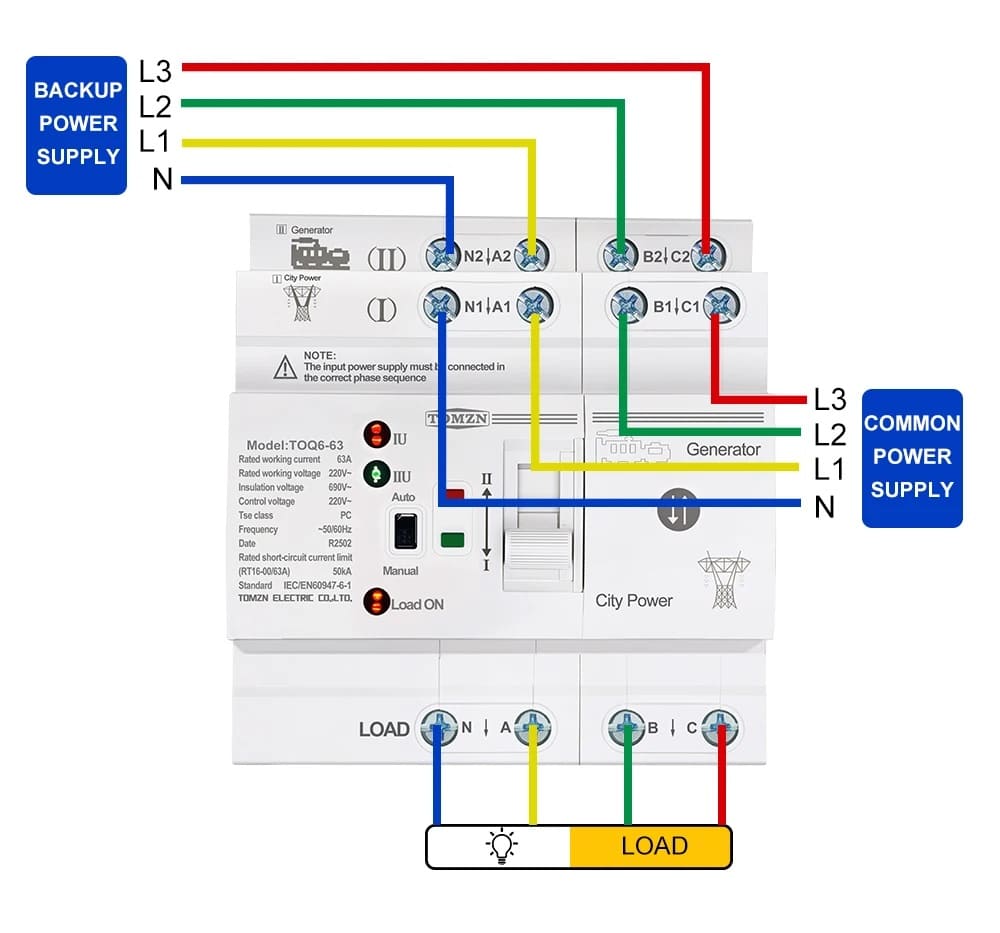

Автомат введення резерву автоматично перемикає живлення між:

• джерелом I (інвертор) — пріоритетна лінія;
• джерелом II (міська мережа) — резервна лінія.

Пріоритетним завжди є вхід I, тобто інвертор. Це означає, що навантаження максимально використовує сонячну енергію, а міська мережа підключається лише тоді, коли напруга відсутня або недостатня.

Як працює алгоритм перемикання:

1. Є напруга від інвертора — система автоматично використовує саме її.
2. Напруга від інвертора зникає — АВР перемикається на міську мережу.
3. Інвертор знову подає напругу — TOQ6-63PV/4P повертається до нього, але з затримкою 3–4 секунди, щоб інвертор стабілізувався.

Ця затримка — одна з ключових відмінностей моделі PV, яка розроблена спеціально для сонячних електростанцій. Звичайні АВР для генераторів не мають такої затримки, і це може спричинити перегрів або аварійне вимкнення інвертора.

⚡ Швидкість перемикання — менше 10 мс

Час перемикання — критичний параметр для будь-якої резервної системи. TOQ6-63PV/4P забезпечує:

• менше 10 мс у автоматичному режимі,
• менше 50 мс у режимах перемикання контактів.

Такі показники дозволяють захистити:

• котли та системи опалення,
• сервери,
• комп’ютерну техніку,
• обладнання відеоспостереження,
• контролери теплових насосів,
• промислове устаткування.

Це робить пристрій повноцінною альтернативою більш дорогим системам безперебійного живлення на базі ATS.

🔧 Конструкція та якість матеріалів

Корпус автомата вводження резерву TOMZN виготовлений із матеріалу DMC, який відзначається:

• високою термостійкістю,
• негорючістю,
• механічною міцністю,
• стійкістю до деформацій.

Контактна група виконана з міді та срібла, що гарантує:

• низький перехідний опір,
• мінімальний нагрів,
• тривалий строк служби,
• стабільний контакт навіть при великих навантаженнях.

Всі компоненти відповідають стандартам IEC60947-6-1, що підтверджує якість та безпеку роботи приладу.

🔒 Безпека та захист

Автомат TOQ6-63PV/4P має комплекс захисних функцій:

• захист від короткого замикання (за допомогою запобіжника RT16-00-63A),
• захист від перенапруги,
• захист від перегріву,
• контроль стану фаз,
• стійкість до імпульсних перенавантажень до 8 кВ,
• ізоляційна напруга до 690 В.

Завдяки високій якості контактів та продуманій конструкції ризик іскріння або підгорання зводиться до мінімуму.

🧩 Призначення спеціально для PV-систем (сонячних інверторів)

Головна відмінність моделі TOMZN TOQ6-63PV/4P від класичних АВР:

✔ спеціальний алгоритм роботи з інверторами

✔ затримка перемикання 3–4 секунди після появи напруги

✔ оптимізація для фотогенерації

✔ стабільність роботи з нестабільною напругою інвертора

✔ можливість застосування у системах з частими перемиканнями

Ці особливості роблять модель PV у багато разів надійнішою для сонячних станцій, ніж звичайні перемикачі резерву.

📡 Режими керування: автоматичний та ручний

TOQ6-63PV/4P підтримує два режими роботи:

🔘 Автоматичний

Пристрій сам перемикає лінії залежно від наявності напруги.

🔘 Ручний

Корисний:

• під час сервісного обслуговування,
• діагностики інвертора,
• аварійного відключення мережі,
• тимчасової роботи тільки від міста або тільки від інвертора.

📏 Характеристики та технічні параметри

• Кількість полюсів: 4P
• Номінальний струм: 63 А
• Номінальна напруга: AC400V, 50 Hz
• Ізоляційна напруга: AC690V
• Імпульсна витримка: 8 кВ
• Матеріали: DMC / мідь / срібло
• Механічний ресурс: ≥ 5000 циклів
• Електричний ресурс: ≥ 2000 циклів
• Час перемикання: <10 мс

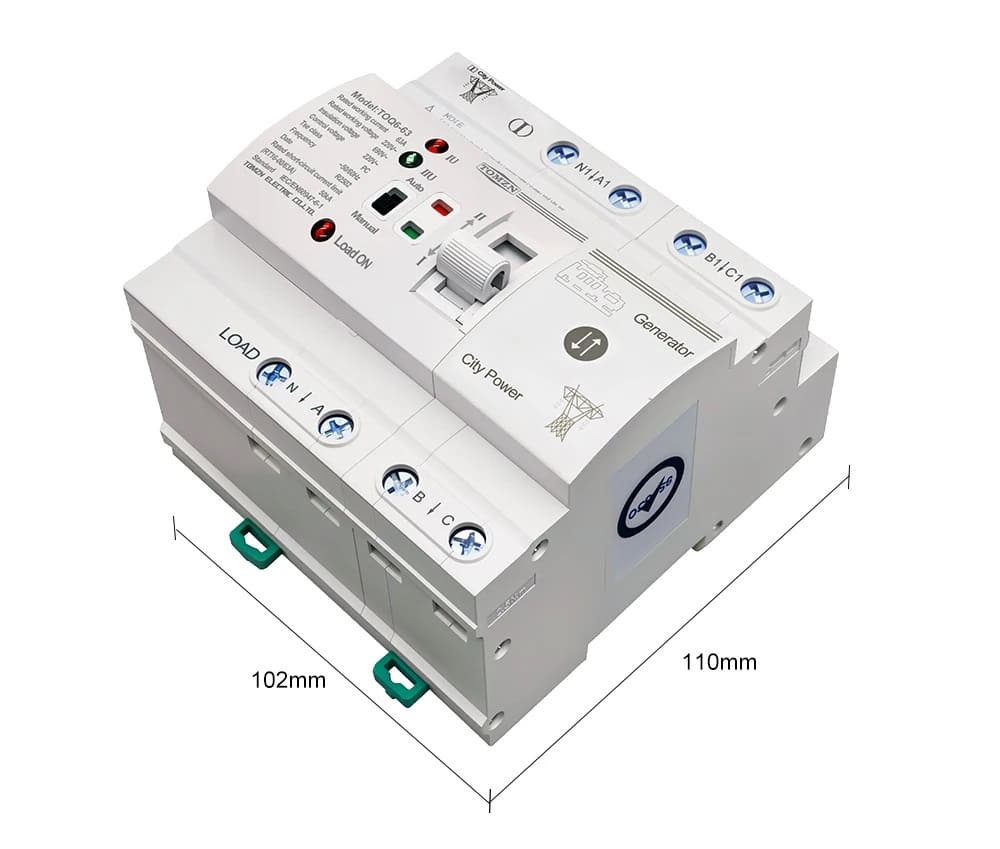

• Габарити: 108 × 102 × 78 мм
• Тип застосування: AC-31B
• Захист від короткого замикання: RT16-00-63A

Це один із найкомпактніших та найнадійніших АВР у своєму класі.

🏡 Де використовується TOMZN TOQ6-63PV/4P?

✔ Приватні домогосподарства

Забезпечує автоматичне перемикання між інвертором і мережею для живлення:

• освітлення,
• холодильників,
• котлів,
• насосів,
• серверів та роутерів.

✔ Комерційні об’єкти

Підтримує стабільну роботу офісної техніки, POS-систем, відеоспостереження.

✔ Виробництва

Система дозволяє живити критичне обладнання без ризику зупинки.

✔ Системи безперебійного живлення

ATS-перемикач чудово підходить як додатковий захист у комплексних енергосистемах.

🌞 Переваги TOMZN TOQ6-63PV/4P

• ✔ Оптимальний для інверторів та сонячних станцій
• ✔ Миттєве перемикання <10 мс
• ✔ Стійкий до високих струмів
• ✔ Захист від перенапруги до 8 кВ
• ✔ Сумісний з трифазними інверторами
• ✔ Надійний контакт зі срібного сплаву
• ✔ Пріоритет інвертора та можливість затримки
• ✔ Компактний та простий у монтажі
• ✔ Відповідає міжнародним стандартам IEC60947-6-1

🔚 Висновок: чому варто придбати саме TOMZN TOQ6-63PV/4P?

Автомат введення резерву для підключення сонячного інвертора TOMZN TOQ6-63PV/4P — це ключовий елемент сучасної енергосистеми, який забезпечує стабільне живлення, швидке перемикання, надійний захист та оптимальну взаємодію з інвертором. Це спеціалізоване рішення для тих, хто хоче максимально ефективно використовувати сонячну енергію та забезпечити безперебійну роботу дому чи бізнесу.

Завдяки своїм можливостям, цей АВР стає невід’ємною частиною енергонезалежних систем, гарантуючи безпеку, комфорт та ефективність роботи обладнання.
