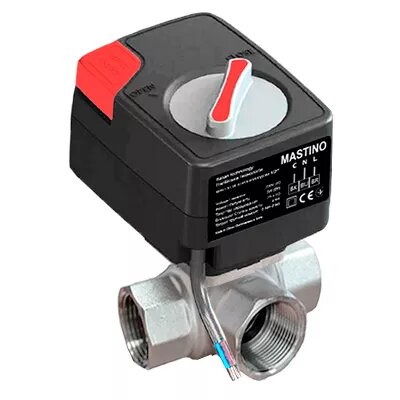

Кран з електроприводом Mastino PRO (триходовий) 220В 1"

Описание Кран з електроприводом Mastino PRO (триходовий) 220В 1"

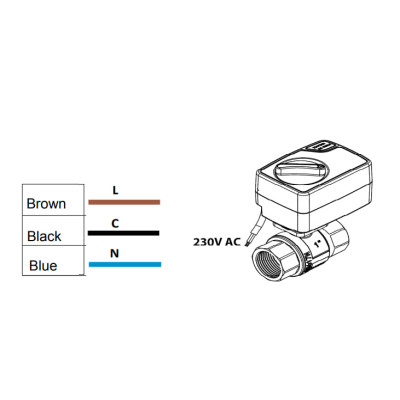

Принцип дії крану з електроприводом на 220-230В (колір електроприводу червоний з чорним) наступний. На коричневий провід постійно подається «фаза» напруги живлення 220- 230В,50Гц, на блакитний провід постійно подається «нуль». При подачі через підходящий для цього приладу пристрій на чорний провід «фази» напруги живлення 220-230В,50Гц кран переводиться в положення «закрито», при відсутності на чорному проводі «фази» напруги живлення 220В, кран переводиться в положення «відкрито».

Керувати роботою електроприводів можна за допомогою контролерів, модулів, цифрових термостатів, та інших приладів, які відповідатимуть по технічним характеристикам і принципу дії.

Призначення:

Кран з електроприводом призначений для відкриття/закриття подачі води під управлінням контролера в системах водопостачання і опалення.

Встановлення крану з електроприводом, замість ручних вентилів суворо забороняється

Встановлення:

Крани з електроприводом встановлюють на систему опалення або на вводі труб водопостачання після ручних вентилів (кульових кранів) та після фільтрів грубого очищення води. Якість води має відповідати: в системі опалення ДБН В.2.5-39:2008, в системі водопостачання ДСанПІН 2.2.4-171-10. Вибір параметрів кранів з електроприводом і місця їх установки необхідно узгодити з кваліфікованим фахівцем. Монтаж здійснювати, відповідно до правил, викладених в даному паспорті та згідно з вимогами ДБН В.2.5-64.2012. Підключення електроприводу до електричної мережі та експлуатація повинні здійснюватися відповідно до «Правил улаштування електроустановок»:

Перед монтажем крана ретельно очистити трубопровід від забруднень (залишки зварювання, ущільнювачі, металева стружка).

Положення крана при монтажі будь-яке, крім випадку встановлення крана електроприводом вниз. Встановлювати кран з електроприводом замість ручних вентилів категорично забороняється.

Крани з електроприводом підключати до обладнання виключно згідно з тією схемою в якій зазначено спосіб підключення саме того найменування та моделі крану, який ви підключаєте. При цьому суворо дотримуватись колірного маркування проводів.

Електричне функціонування крана слід перевірити до подачі тиску води в систему.

 Запобіжні заходи:

- Не використовувати у вибухонебезпечних зонах

- При подачі напруги живлення необхідно переконатися в її відповідності напрузі, на яку розрахований даний кран з електроприводом.

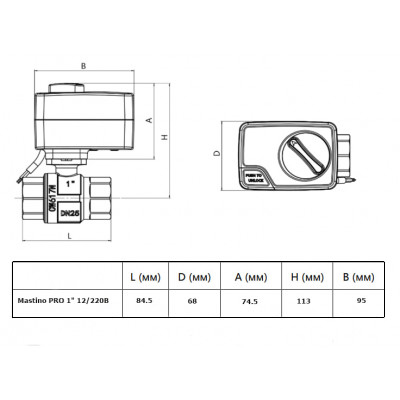

Технічні характеристики

Потужність    5В

Робоча температура    -10 - 120°C

Діаметр крана    1" (25мм)

Довжина з'єднуючого дроту    1 м

Мінімальний ресурс виробу    100 000+ циклів

Матеріал крана    Латунь CW617N

Напруга живлення    220В

Обертаючий момент    8 Нм

Рівень безпеки    IP64

Робочий тиск    40 Бар

Тип крана    трипрохідний

Час закриття/відкриття    25 с

Гарантiя    4 роки
